3C加工是CNC的潛力應用行業

>>>>

我國加速高端數控機床市場發展

數控機床指的是采用計算機進行數字控制的機床，是集機床、計算機、電機及拖動、自動控制等技術為一體的自動化設備。

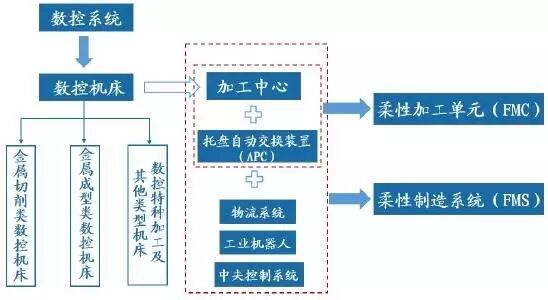

數控機床按照工藝方式可分為：

（1）金屬切削類數控機床，如數控車床、銑床、鏜床、磨床、鉆床、齒輪加工機床、加工中心等；

（2）金屬成型類數控機床，如數控折彎機、彎管機；

（3）數控特種加工及其他類型機床，如數控火焰切割機。

（來源：中國產業信息網）

隨著制造業向數字化、智能化轉型，在精密性、表面質量等方面對加工設備提出了更高的要求。高端數控機床的市場需求不斷攀升。中國制造2025更是將數控機床和基礎制造裝備行業列為中國制造業的戰略必爭領域之一。

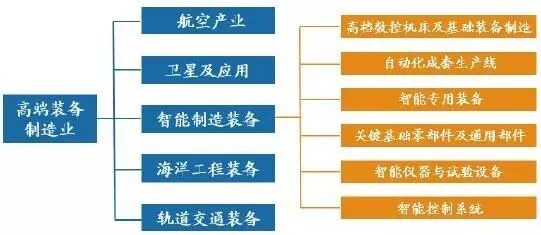

戰略新興產業--高端裝備制造業

（來源：智慧松德公告）

相較于快速增長的市場需求，我國高端數控機床的技術發展還是比較薄弱，多依賴進口。

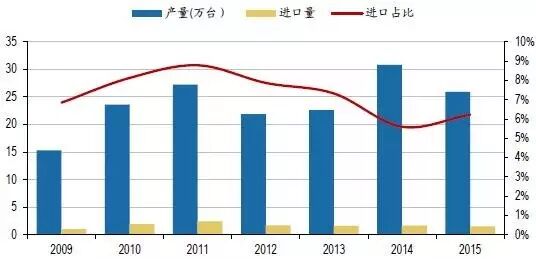

2009-2015中國數控機床產量及進口情況

（來源：智妍數據中心）

目前，在高端數控機床方面，國內產品僅占2%，而在普及型數控機床中，雖然國產化率達到70%左右，但國產數控機床當中大約80%使用國外數控系統。整體市場需求方面，高檔機床占據10%份額。

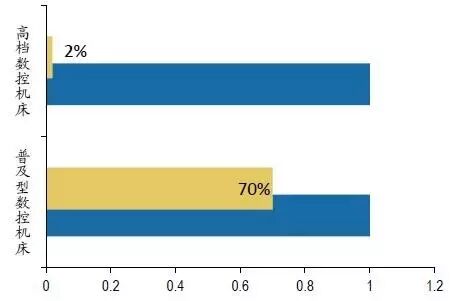

我國數控機床國產化情況

我國數控機床需求結構

（來源：WIND）

3C行業數控機床需求空間大

公司在國內知名專家教授的引領帶動下，組建了一支國內******的超精密技術研發團隊，研發團隊在超精密機床的單元技術、切削機理和工藝、成套技術及應用工藝方面具備豐富的技術經驗和實踐積累?？蔀?a href="http://uomoo.com.cn/">北京精密零件加工，北京鋁合金異型件加工制造相關產業提供優質的技術服務。

3C行業一般指手機、電腦、消費電子產品。3C行業不僅市場巨大，而且產品更新?lián)Q代速度快，加工設備定制化程度很高。目前，3C自動化的主要產品的加工，如金屬結構件、金屬手機外殼、玻璃面板、電路板、觸摸屏等都需要數控機床設備的支持。

3C產品更新迭代快

（來源：智慧松德公告）

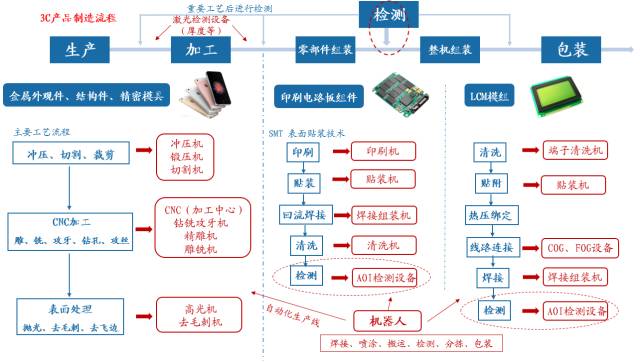

3C產品制造流程及所需加工設備情況（點擊大圖更清晰）

（來源：網絡）

在3C加工產業鏈中，上游為數控機床零部件提供商，中游為整機加工設備制造商，下游是品牌廠商的代工廠以及3C品牌商。

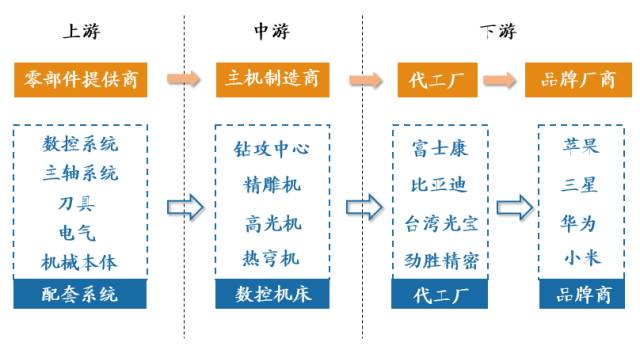

3C加工產業鏈

（來源：網絡）

目前來看，在3C加工領域，一些國內******企業在專機包括金屬外觀件和結構件、玻璃保護屏的加工設備方面已經達到可以與國外相競爭的水平，也逐漸占據了較大市場份額。

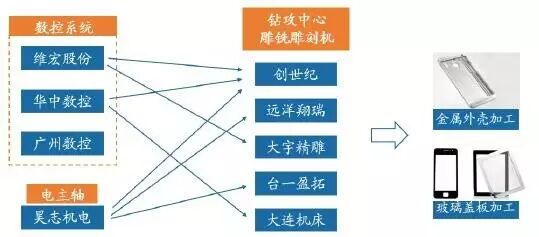

3C加工領域國內主要領先設備與零部件企業

（來源：網絡）

3C行業金屬加工設備情況

>>>>

3C行業金屬產品

金屬外殼

消費電子產品的外觀造型質感日益受到消費者重視。金屬外殼由于強度高、質感觸感佳等優勢，自2012年年底iPhone5以全鎂鋁合金開啟金屬風潮，隨后HTC、聯想、華為、小米等推出的多款手機機型都在不同程度上使用了金屬外觀件。

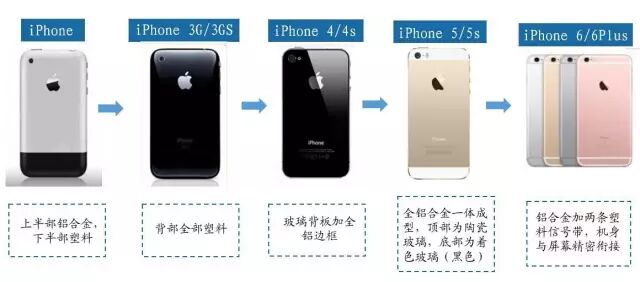

蘋果手機外殼變化

（來源：蘋果官網）

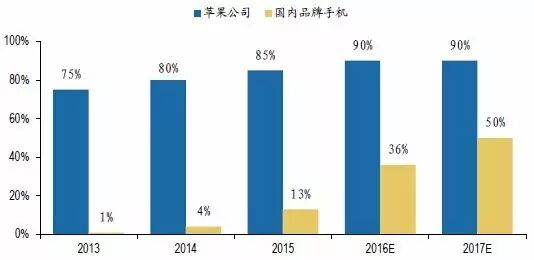

2013-2017年手機金屬殼滲透率情況

（來源：上海證券報）

精密結構件

消費電子產品的60%-80%是精密結構件，其設計和制造約占消費電子產品開發周期的二分之一，是生產制造的關鍵環節。

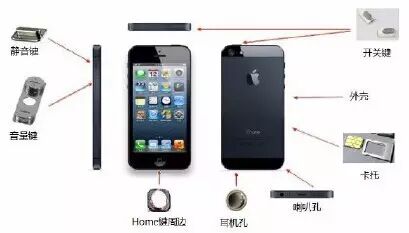

智能手機中精密結構外觀件

（來源：昊志機電招股意向書）

目前，精密結構件金屬化趨勢明顯。據中國產業信息網數據，2008年全球消費電子金屬結構件規模僅20億美元，到2013年已超過90億美元。預計未來金屬結構件年復合增速近20%，到2017年市場規模將達186億美元，其中智能手機、穿戴設備分別占58%、7%。

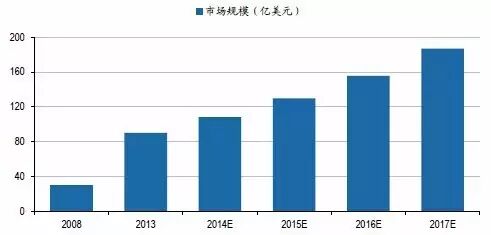

2008-2017全球消費電子金屬結構件規模

（來源：中國產業信息網）

>>>>

3C行業金屬加工設備

CNC設備

對金屬材料而言，CNC加工具有加工精度高、生產自動化程度高、產品良率和量產穩定性好、易于進行后工序表面處理、產品可一體化加工成型等特點，是消費電子產品金屬外觀件和結構件主流的加工工藝。

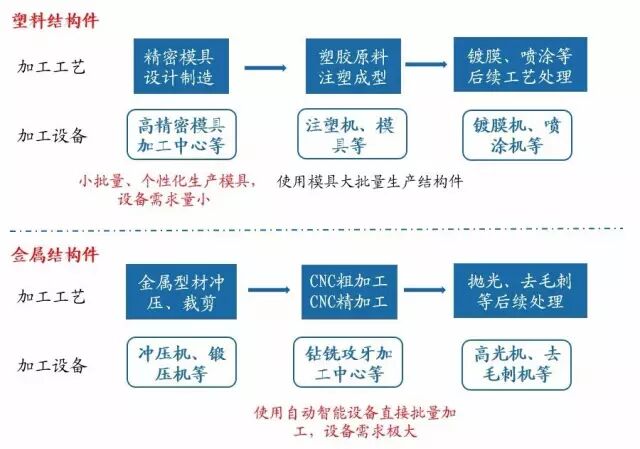

加工工藝及加工設備：塑料結構件VS金屬結構件

（來源：招股說明書）

目前主流的手機金屬外殼制作流程有三種：（1）全CNC制程：全CNC+NMT+陽極；（2）鍛壓制程：鍛、沖壓+CNC+NMT+陽極+天線蓋膠合；（3）壓鑄制程：壓鑄+InsertMolding/NMT+噴漆。

三種手機外殼加工工藝對比

（來源：網絡）

對金屬機殼而言，早期產能主要集中在可成、富士康、和碩凱盛等蘋果公司的供應商，而隨著金屬材料應用日益廣泛，上述三家廠商以及三星電子、巨騰、比亞迪、長盈精密、勁勝精密等行業內智能企業均加大了CNC設備的投資。

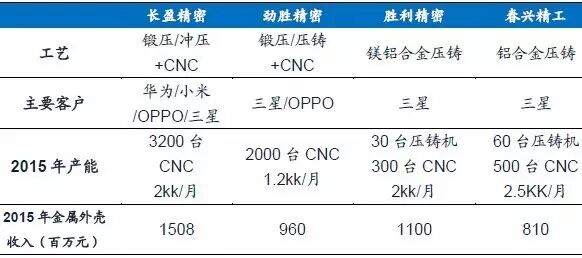

主要手機外殼加工企業概況

（來源：網絡）

鉆攻中心

由于消費電子金屬精密結構件的不斷滲透，特別是對CNC精加工有高要求的金屬外殼的巨大市場，近兩年，針對消費電子領域的高速、高精度、高生產性的鉆攻中心成為了少數表現突出的機型之一。

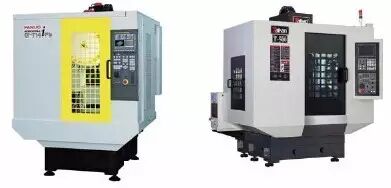

鉆攻中心

（來源：創世紀）

目前，在以鉆銑攻牙加工中心為代表的緊湊型CNC加工中心領域，知名的有日本FANUC 公司、日本兄弟公司等國際領先企業，國內企業包括創世紀、臺一盈拓、力勁科技等。

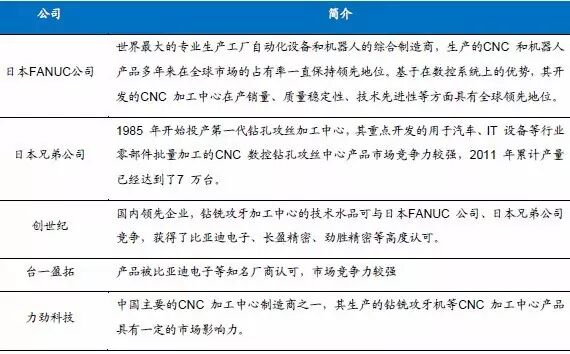

鉆攻中心知名制造商

（來源：潤星科技公告）

其他產品

CNC加工是將金屬毛坯料加工成大小不同、結構各異的半成品、成品和零件所普遍需要的加工工序，部分零件的加工甚至需要粗加工、精加工、高光加工、超精加工等多種金屬加工機床共同完成，除傳統的加工中心、鉆攻中心等機床外，還涉及金屬精雕機、高光機、拋光機等多種數控機床。

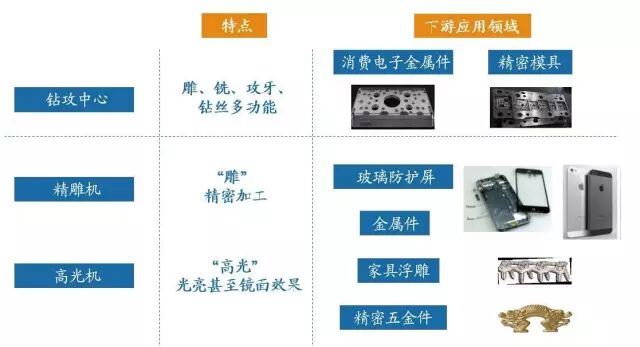

鉆攻中心、精雕機、高光機對比

（來源：網絡）

>>>>

曲面玻璃加工設備情況

3D玻璃滲透率不斷提升

3D曲面玻璃比2D平面玻璃具有更好的外觀表現模式，不僅可以提升智能終端產品外觀新穎性，還可以帶來出色的觸控手感。

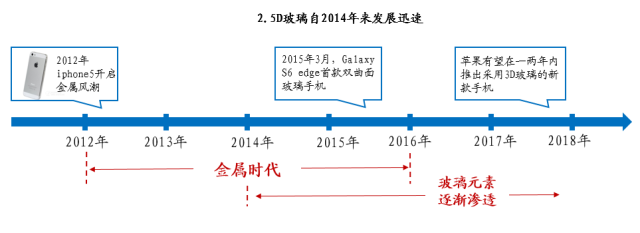

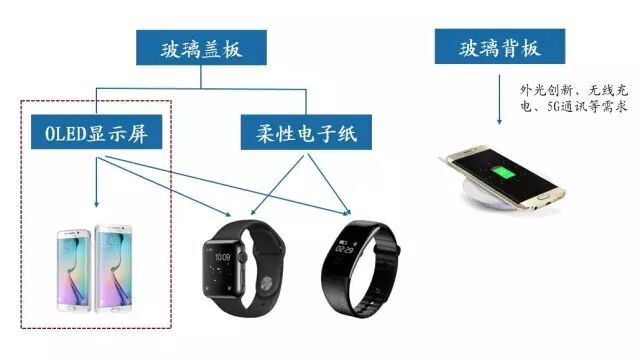

3D玻璃應用前景

（來源：手機報）

目前市場上有三款3D玻璃手機，三星GALAXYS6edge，S7，vivoxplay5。隨著OLED顯示屏主要供應商三星的產能擴大，以及蘋果作為行業趨勢引領者加入3D玻璃行列，3D玻璃有望在未來兩年內迎來爆發。

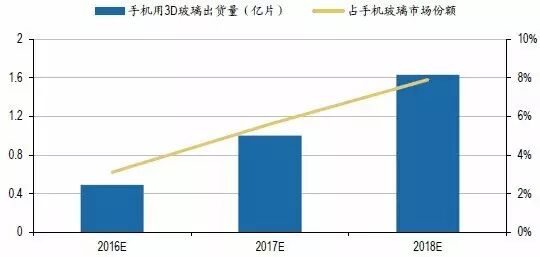

2016-2018手機用3D玻璃市場規模預測

（來源：IHS）

3D玻璃加工設備

玻璃加工工藝流程包括開料磨邊簡單加工工藝、CNC精加工、拋光等。使用的設備則包括熱彎機、精雕機、拋光機等。

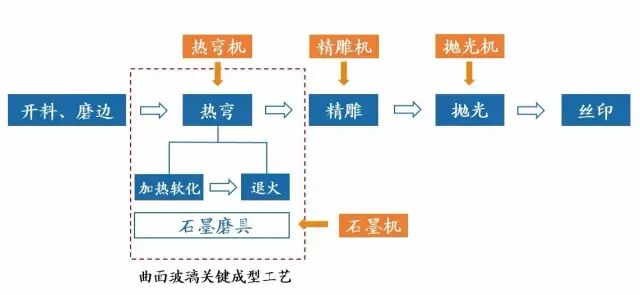

3D玻璃加工工藝流程

（來源：大宇精雕）

從玻璃精雕機的需求來看，傳統市場中客戶主要是藍思科技、伯恩光學、富士康等蓋板玻璃加工企業。而從需求量來看，如果按照每年20億片蓋板玻璃的出貨量，直通率70%，則需要單頭精雕機2萬臺，或者雙頭精雕機1萬臺。

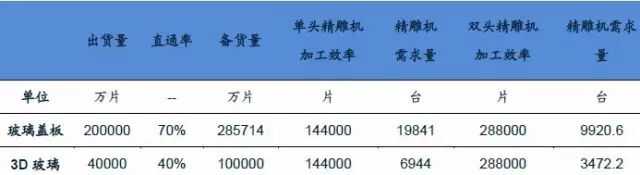

精雕機需求量測算

（來源：草根調研數據）

熱彎機目前是曲面玻璃加工中非常核心的瓶頸環節，直通良率大約只有40%左右。在需求數量上看2.5D 玻璃：3D 玻璃熱彎機：3D 精雕機：石墨模具機的數量比分別是2:1:0.5:0.2。

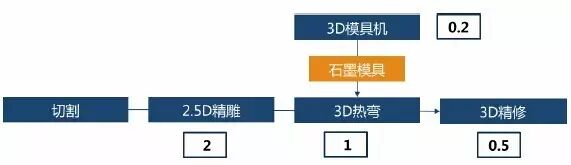

3D 玻璃加工流程與設備需求量

（來源：大宇精雕）

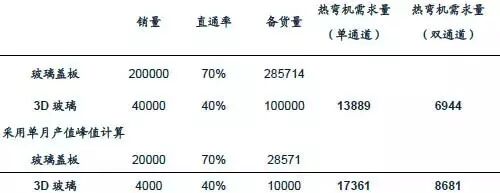

熱彎機需求量預測

（來源：草根調研數據）

精雕機行業主要生產商為北京精雕、大宇精雕、蘇州恒遠精密數控設備有限公司（恒遠數控）、江門佳鐵自動化有限公司、大量科技股份有限公司、深圳遠洋翔瑞機械有限公司、南方精雕等。

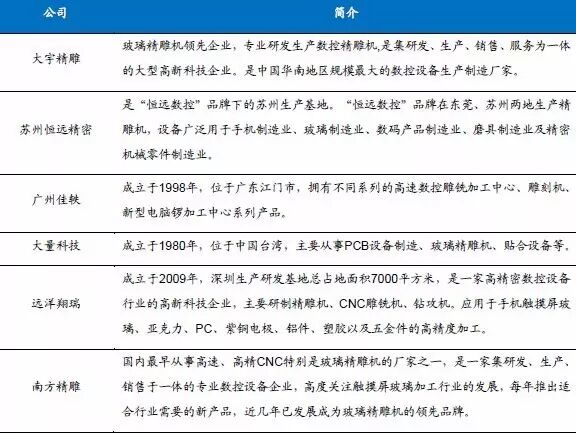

精雕機行業主要生產商

（來源：田中精機公告）

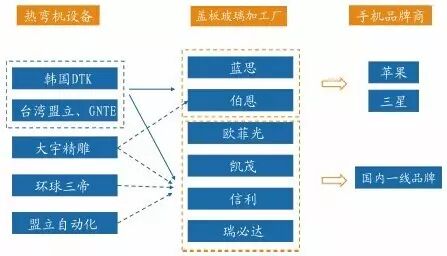

目前,好的熱彎設備都是國外提供的，比如韓國的DTK 的熱彎設備。國內用于3D玻璃成型的熱彎機正處于不斷開發改進中。目前，國內能提供3D 熱彎設備的制造商主要包括大宇精雕、盟立自動化、環球三帝、諾風自動化等。大宇精雕的熱彎設備在國內處于領先地位。

3D玻璃生產線

（來源：艾邦資訊）
